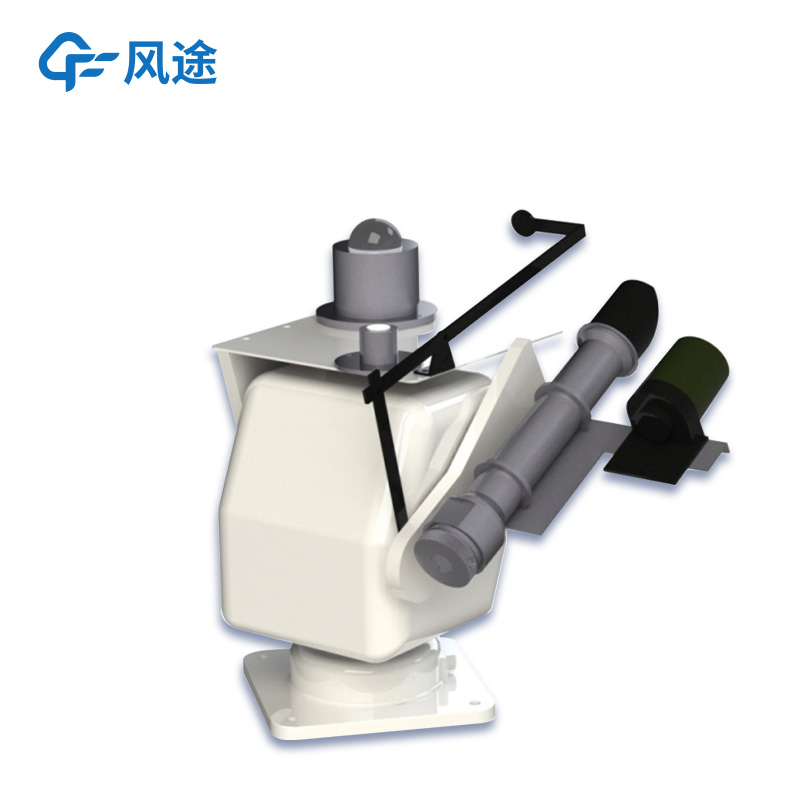

散射輻射傳感器由總輻射表和遮光環兩部分組成。遮光環的作用是保證從日出到日落能連續遮住太陽直接輻射。遮光環由遮光環圈、標尺、絲桿調整螺旋、支架、底盤組成。遮光環圈的寬度為65mm，直徑為400mm，固定在標尺的絲桿調整螺旋上，標尺上刻有緯度刻度與赤緯刻度。標尺與支架固定在底盤上，應根據架射地點的地理緯度而固定。

散射輻射傳感器產品參數：

測試范圍：0～2000W/㎡

分辨率1W/㎡

準確度±5%

靈敏度：7～14μV／w.m-2

響應時間：≤35秒(99％)

內阻：約350Ω

光譜范圍：0.3～3μm.年

穩定性：±2％

余弦響應：≤±7％

(太陽高度角10°時)方位響應誤差：≤5%

（太陽高度角10°時）

工作環境溫度：-40℃～+50℃
